données techniques lubrifiants - page 31 à 37

Main Properties of Apiezon® Waxes & Compounds

Physical Property

Wax W

Wax W100

Wax W40

Q Compound

Approximate
softening point,

°C
°F

80 to 90
176 to 194

50 to 60
122 to 140

40 to 50
104 to 122

40 to 50
104 to 122

Est. vapour pressure @

20°C /

68°F, torr

4.5 x 10-9

4.5 x 10-9

6 x 10-8

1 x 10-4

Temp for
application,

°C
°F

130
266

110
230

90
194

Ambient

Working temperature
range,

°C
°F

-10 to 75
14 to 168

-10 to 45
14 to 113

-10 to 35
14 to 95

-10 to 30
14 to 86

Water
permeability
g/cm/hr/mm Hg @

25°C

0.8 x 10-8

1.6 x 10-8

1.6 x 10-8

N/A

Pack

1kg block

250g tin

250g tin


1 kg

25 x 20g sticks

N/A

N/A

N/A



Thermal/Electrical Property

Thermal
conductivity @

20°C,
w/m °C

0.189

0.170

0.177

N/A

Specific heat
@

25°C,
J/g

1.8

2.7

2.9

N/A

Loss tangent

0.015

0.016

0.015

N/A

Permittivity

2.8

2.7

2.9

N/A

Volume
resistivity

6.31 x 10-15

1.64 x 10-15

5.06 x 10-15

N/A

Catégories
flexible - joint plat cuivre - page 26

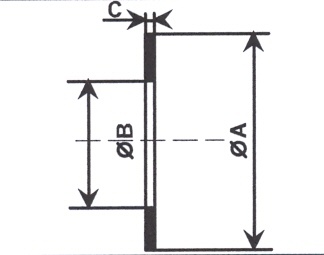

Joint plat cuivre argenté

DN Référence A B C D E
16 CF 429100 21.2 16.2 2
35 CF 429102 48.1 36.8 2
36 CF 429103 48.1 39.2 2
63 CF 429105 82.4 63.5 2
64 CF 429106 82.4 72 2
100 CF 429108 120.4 101.7 2
150 CF 429110 171.3 152.5 2
200 CF 429111 222.1 203.3 2
250 CF 429112 273 254 2
Catégories
flexible - joint plat cuivre - page 26

Joint plat cuivre

DN Référence A B C D E
16 CF 428100 21.2 16.2 2
35 CF 428102 48.1 36.8 2
36 CF 428103 48.1 39.2 2
63 CF 428105 82.4 63.5 2
64 CF 428106 82.4 72 2
100 CF 428108 120.4 101.7 2
150 CF 428110 171.3 152.5 2
200 CF 428111 222.1 203.3 2
250 CF 428112 273 254 2
Catégories
flexible - joint plat cuivre - page 26

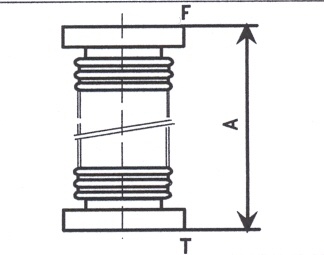

Tuyau flexible métallique

DN Référence A B C D E
16 CF 425250 250
425500 500
425750 750
425000 1000
DN Référence A B C D E
35 CF 426250 250
426500 500
426750 750
426000 1000
DN Référence A B C D E
63 CF 427250 250
427500 500
427750 750
427000 1000

F = Fixe
T = Tournante

Catégories
coude à té - à croix - page 25

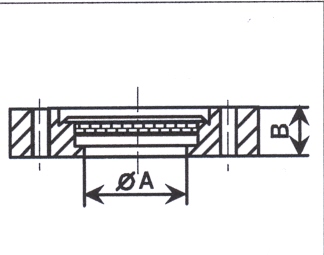

Hublot verre « niveau zéro »

DN Référence A B C D E
16 CF 433016 16 9
35 CF 433035 38 15
63 CF 433063 63 19
100 CF 433100 102 21
150 CF 433150 151 24

Hublot en quartz, saphir ou fluorure de magnésium sur demande

Catégories
coude à té - à croix - page 25

Croix



DN Référence A B C D E
16 CF 422016 76
35 CF 422035 126
63 CF 422063 210
100 CF 422100 270
Catégories
coude à té - à croix - page 25

DN Référence A B C D E
16 CF 421016 76
35 CF 421035 126
63 CF 421063 210
100 CF 421100 270
Catégories
coude à té - à croix - page 25

Coude

DN Référence A B C D E
16 CF 420016 38
35 CF 420035 63
63 CF 420063 105
100 CF 420100 137
Catégories
coude à té - à croix - page 25

Raccord droit

DN Référence A B C D E
16 CF 419016 76 17
35 CF 419035 122 35
63 CF 419063 164 60.3
100 CF 419100 216 100
Catégories
brides fixe CF - page 24

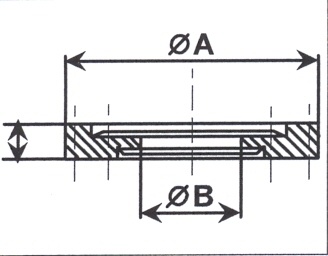

Adaptateur asymétrique

304 L

DN Référence A B C D E
35/16 CF 417100 70 17 12.7
63/16 CF 417101 114.5 17 17.5
63/35 CF 417102 114.5 41 17.5
100/35 CF 417103 152 41 19.8
100/63 CF 417104 152 72 19.8
150/35 CF 417105 199 41 22.2
150/63 CF 417106 199 72 22.2
150/100 CF 417107 199 104 22.2
200/35 CF 417108 249 41 24.6
200/63 CF 417109 249 72 24.6
200/100 CF 417110 249 104 24.6
200/150 CF 417011 249 154 24.6
