DN | Référence | A | B | C | D | E |
63 | 325063 | 95 | 132 | 112 | ||
100 | 325100 | 130 | 132 | 104 | ||
160 | 325160 | 180 | 150 | 128 | ||
160 | 325161 | 180 | 220 | 200 |
C = longueur comprimée
DN | Référence | A | B | C | D | E |
63 | 325063 | 95 | 132 | 112 | ||
100 | 325100 | 130 | 132 | 104 | ||
160 | 325160 | 180 | 150 | 128 | ||
160 | 325161 | 180 | 220 | 200 |
C = longueur comprimée
DN | Référence | A | B | C | D | E |
63 | 323625 | 250 | 95 | |||
323650 | 500 | 95 | ||||
323675 | 750 | 95 | ||||
323610 | 1000 | 95 | ||||
80 | 323825 | 250 | 110 | |||
100 | 324125 | 250 | 130 | |||
324150 | 500 | 130 | ||||
324175 | 750 | 130 |
Autres dimensions sur demande
DN | Référence | A | B | C | D | E |
63 | 328063 | 92 | 3 | |||
80 | 328080 | 107 | 3 | |||
100 | 328100 | 127 | 3 | |||
160 | 328160 | 175 | 5 | |||
200 | 328200 | 235 | 5 | |||
250 | 328250 | 285 | 5 |
DN | Référence | A | B | C | D | E |
63 | 304063 | 130 | 3 | 12 | 110 | 9X4 |
80 | 304080 | 145 | 3 | 12 | 125 | 9X8 |
100 | 304100 | 165 | 3 | 12 | 145 | 9X8 |
160 | 304160 | 225 | 5 | 16 | 200 | 11X8 |
200 | 304200 | 285 | 5 | 16 | 260 | 11X12 |
250 | 304250 | 335 | 5 | 16 | 310 | 11X12 |

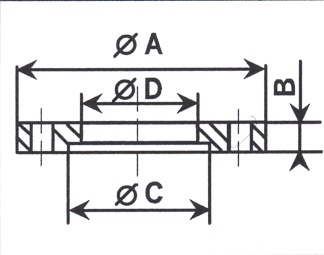

DN | Référence | A | B | C | D | E |
63 | 312063 | 130 | 12 | 76 | 70.2 | |
80 | 312080 | 145 | 12 | 89 | ||
100 | 312100 | 165 | 12 | 104 | 102.2 | |
160 | 312160 | 225 | 16 | 154 | 150 | |
200 | 312200 | 285 | 16 | 219 | 213 | |
250 | 312250 | 335 | 16 | 267 | 261 |

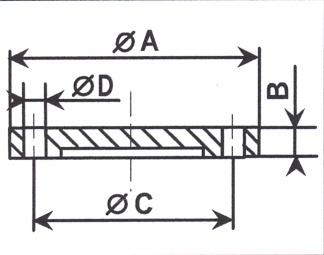

DN | Référence | A | B | C | D | E |
63 | 311063 | 130 | 12 | 110 | 9 | 4 |
80 | 311080 | 145 | 12 | 125 | 9 | 8 |
100 | 311100 | 165 | 12 | 145 | 9 | 8 |
160 | 311160 | 225 | 16 | 200 | 11 | 8 |
200 | 311200 | 285 | 16 | 260 | 11 | 12 |
250 | 311250 | 335 | 16 | 310 | 11 | 12 |
E = nombre de trous
