Bride tournante creuse

Auteur de l’article Par admin
Date de l’article 19 mars 2010

304 L

DN	Référence	A	B	C	D	E
16 CF	445016	34	27	7.6	4.5	19.1
35 CF	445035	70	58.7	12.7	6.75	38.2
63 CF	445063	114	92.1	17.4	8.3	63.6
100 CF	445100	152	130.2	19.8	8.3	104.2
150 CF	445150	199	181	22.2	8.3	154.2

316 L

DN	Référence	A	B	C	D	E
16 CF	446016	34	27	7.6	4.5	19.1
35 CF	446035	70	58.7	12.7	6.75	38.2
63 CF	446063	114	92.1	17.4	8.3	63.6

brides à collet - page 23

bride à collet

Auteur de l’article Par admin
Date de l’article 19 mars 2010

304 L

DN	Référence	A	B	C	D	E
16 CF	405016	33.8	19	38	30.4	1.5
35 CF	405035	70	38	63	50	1.5
63 CF	405063	114.5	63.5	105	87.5	1.6
100 CF	405100	152	104	135	115	2
150 CF	405150	199	154	167	144.8	2

316 L

DN	Référence	A	B	C	D	E
16 CF	406016	33.8	19	38	30.4	1.5
35 CF	406035	70	38	63	50	1.5
63 CF	406063	114.5	63.5	105	87.5	1.6

bride pleine CF - page 22

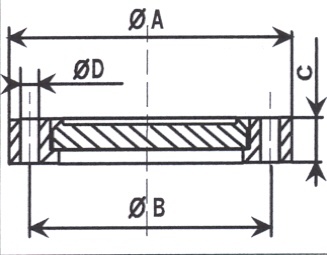

Bride pleine tournante

Auteur de l’article Par admin
Date de l’article 19 mars 2010

304 L

DN	Référence	A	B	C	D	E
16 CF	439016	33.8	27	7.6	4.5	6
35 CF	439035	70	58.7	12.7	6.75	6
63 CF	439063	114.5	92.1	17.5	8.3	8
100 CF	439100	152	130.2	20.6	8.3	16
150 CF	439150	199	181	24	8.3	20

316 L

DN	Référence	A	B	C	D	E
16 CF	440016	33.8	27	7.6	4.5	6
35 CF	440035	70	58.7	12.7	6.75	6
63 CF	440063	114.5	92.1	17.5	8.3	8
100 CF	440100	152	130.2	20.6	8.3	16

TUBE INOX - Page 21

Tube inox

Auteur de l’article Par admin
Date de l’article 19 mars 2010

DN	Référence	A	B	C	D	E
40	327040	42.4	39.2
	327073	73	70
63	327063	76.1	72.1
100	327100	104	100
160	327160	154	150
200	327200	219.1	213.1

Matière : Inox 304 L

Longueur à la demande

joints - flexibles - soufflets - page 20

Joint perbunan seul

Auteur de l’article Par admin
Date de l’article 17 mars 2010

DN	Référence	A	B	C	D	E
63	321063	75.57	5.33
80	321080	88.27	5.33
100	321100	107.3	5.33
160	321160	164.5	6.99
200	321200	215.3	6.99

Autres dimensions sur demande

joints - flexibles - soufflets - page 20

Joint viton seul

Auteur de l’article Par admin
Date de l’article 17 mars 2010

DN	Référence	A	B	C	D	E
63	320063	75.57	5.33
80	320080	88.27	5.33
100	320100	107.3	5.33
160	320160	164.5	6.99
200	320200	215.3	6.99
250	320250	266.1	6.99

Vanne d’équerre à commande électropneumatique - page 16

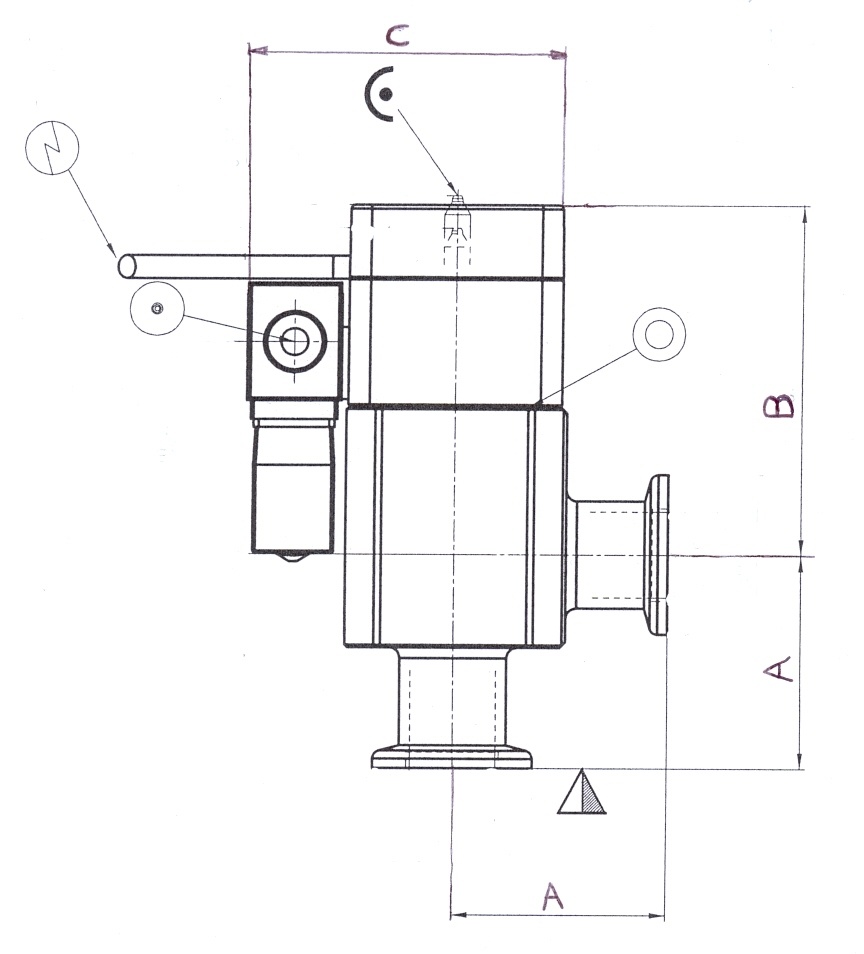

Vanne d’équerre à commande électropneumatique

Auteur de l’article Par admin
Date de l’article 16 mars 2010

Caractéristiques principales:
Corps en alliage léger ou en inox
TAUX DE FUITE:
– Boitier, Siège: < 1.10 -9 mbar ls -1

PRESSIONS: 1.10 -8 mbar à 5 bars (abs)

PRESSION différentielle maxi à l’ouverture: < 1 bar dans les deux sens

PRESSION différentielle au clapet sens d’ouverture/ sens fermeture:DN 16 à DN 40 = < 2 bar / < 5 bar

CYCLE AVANT PREMIER ENTRETIEN à Tmax 80° C : DN 16 à DN 40 = 3 millions

TEMPERATURE D’ETUVAGE:

vanne = < 150° C

commande pneumatique = < 120 ° C

indicateur de position / electrovanne = < 80 ° C

joints : clapet, boitier : viton

indicateur de position: pouvoir de coupure: DN 16 à DN 40 :

tension : < 50 VAC/DC courant: <0,1 A puissance: max 1 W

Position du clapet : indicateur de position visuel

Pour toute commande, Merci de bien préciser la tension de l’électrovanne : 12 , 24 , 48 , 110 VDC 24 , 48 , 115 , 220 – 230 V 50 Hz 24 ,48 , 115 , 220 – 230 V 60 Hz

DN	matière	Référence	A	B	C	D	E
16	alliage léger	506016	40	65.2	59
16	inox	507016	40	65.2	59
25	alliage léger	506025	50	60.6	67
25	inox	507025	50	60.6	67
40	alliage léger	506040	65	87.7	84
40	inox	507040	65	87.7	84
